EPM Mueller® Schaft Extraktor - Rahmen AE Serie
Der EPM Mueller® Hüft Schaft Extraktor
Das Universal-Ausschlagwerkzeug für Hüftendoprothesen EPM Mueller® Extraktor ist ein modernes chirurgisches Instrument, das der wachsenden Problematik der steigenden Anzahl an Endoprothesen-Revisionsoperationen in allen Punkten gerecht wird. Es erlaubt eine sichere, effiziente, kostensparende und rationelle Operationsweise. Zudem sind ergonomische Aspekte der Griffgestaltung und der Handhabungsweise bei der Konstruktion berücksichtigt worden.
Kernstück dieses Instruments ist der patentierte Klemmkopf, dessen außerordentlich hohe Klemmkraft eine feste Verbindung mit jedem beliebigen Prothesenhals, bzw. Konus gewährleistet.
Die erzeugte Schlagenergie wird axial, d.h. ohne gefährliche exzentrische Hebelwirkung, auf die zu lösende Prothesengeometrie übertragen.
Technische Daten:
- Konusgrössen : Æ 8 – 16 mm
- Schlaggewicht: 1.0 kg; oder 1,7 kg
- Gesamtgewicht: 2,2 kg mit 1kg Schlaggewicht; 2,9 kg mit 1,7 kg Schlaggewicht
- Gesamtlänge: 550 mm (Standard); 620 mm (Lang)
- Schlagweg : 155 mm (Standard) ; 225 mm (Lang)
- Alubox 62/24/7 – 3 kg

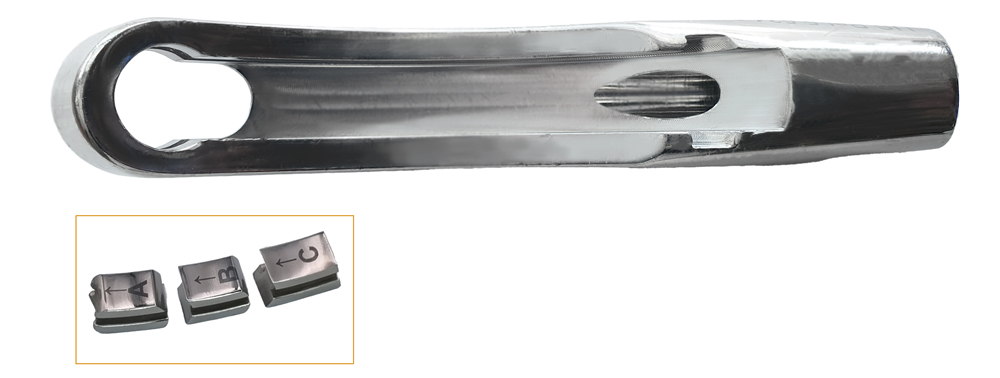

mit geschlossenem Spannrahmen und drei Druckbacken (A, B, C). ST-Variante.
Varianten
Die EPM-Müller Instrumente sind modular entwickelt worden.
Grundsätzlich, ist es möglich die Instrumente als folgende Varianten zu bestellen:
- Standard (ST) - 550 mm + 1,0 kg Schlaggewicht
- Lang (L) - 620 mm (Standard) (abgebildet: mit 1,7 kg Schlaggewicht)
- Schwer (S) mit 1,7 kg Schlaggewicht anstatt oder zusätzlich zu den 1,0 kg
- Lang und Schwer (LS) lang und mit 1,7 kg Schlaggewicht
Variante PN
EPM Mueller® Extraktor PN
Pneumatik-Variante für das Specht System. Nur für alt-zementierte Hüftschäfte geeignet.
Variante CC
EPM Mueller® Extraktor CC Schaft
Schlaggewicht 2,65kg

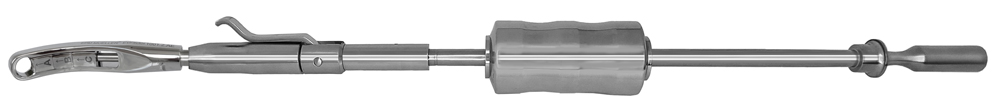

CC.AE
Variante CC.AE
Variante CFH
EPM Mueller® Extraktor CFH Schaft
Schaft mit einem modularen C Rahmen und extra 2 kg Hammer
Artikelliste
| ArtNr. | Beschreibung | |
| 1001.2.6.S | Spannrahmen S | |
| 1001.2.03.ABC | Druckbacke AE | |
| 1001.2.17.ST | Führungsrohr ST (standard) | |
| 1001.2.15.ST | Druckstange ST (standard) | |
| 1001.2.17.2.L | Führungsrohr L (lang) | |
| 1001.2.15.L | Druckstange L (lang) | |
| 1001.2.09.N | Schlaggewicht N 1kg | |
| 1001.2.09.S | Schlaggewicht S 1,7kg (schwer) | |
| 1001.2.11.2.ST | Handgriff ST2 | |
| 1001.2.12.2.ST | Zustellgehäuse ST2 | |
| 1001.2.12.ST2 | Zustellgehäuse ST2 für KN2 | |
| 1001.2.07.2 | Druckstück mit Plastikeinsatz | |
| 1001.2.13.4 | Lagerbolzenschraube | |
| 1001.2.13.A2.5-3 | Inbusschlüssel 2.5-3 | |
| 1001.2.14.2 | Hebel | |
| 1001.15.2.13.R7 | Schlüssel R7 | |
| 1001.15.2.13.R11 | Schlüssel R11 | |
| 1015.15.12.BS | Beschichteter Aluminiumkorb mit Deckel und Silikonhalterung (62/24/7) BS für Extraktor AU-S2 oder SA | |
Reparaturdienst
Die EPM-Müller Instrumente sind entwickelt worden, um stehts wieder verwendbar und extrem langlebig zu sein.
Dennoch können Instrumente im Alltag beschädigt werden oder verloren gehen.
endocon bietet Ihnen einen umfassenden Reparaturdienst an, dazu gehört:
- der Ersatz von fehlenden Teilen und komplette Instandsetzung, um Ihre Instrumente wieder einsatzfähig zu machen.
- eine Laserbeschriftung, um Ihre Instrumente individuell zu kennzeichnen (z.B. als Instr. 1, Instr. 2, etc.).
- die Wiederaufbereitung von beschädigten Oberflächen.
Interesse? Weitere Anliegen?
Bitte fragen Sie uns! Kontaktieren Sie uns per Email oder unter unserer Service Hotline.
