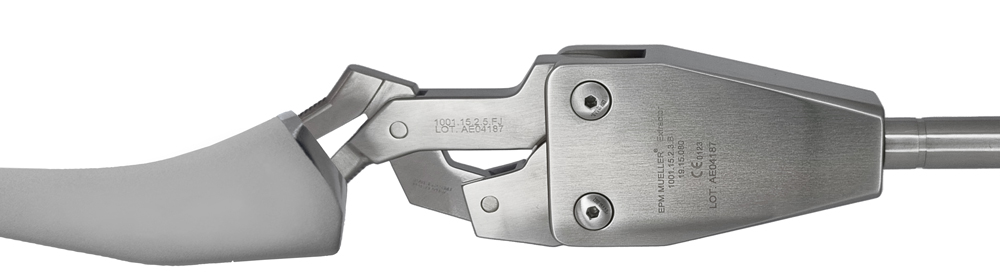

EPM Mueller® Schaft Extraktor - Spannrahmen MO Serie

Der EPM MUELLER ® Hüft-Schaft-Extraktor, Ausschlaginstrument für Hüftprothesen ist seit 2014 im Einsatz.

Das Universal-Ausschlagwerkzeug für Hüftendoprothesen EPM Mueller® Extraktor ist ein modernes chirurgisches Instrument, das der wachsenden Problematik der steigenden Anzahl an EndoprothesenRevisionsoperationen in allen Punkten gerecht wird. Es erlaubt eine sichere, effiziente, kostensparende und rationelle Operationsweise. Zudem sind ergonomische Aspekte der Griffgestaltung und der Handhabungsweise bei der Konstruktion berücksichtigt worden.
Kernstück dieses Instruments ist der patentierte Klemmkopf, dessen außerordentlich hohe Klemmkraft eine feste Verbindung mit jedem beliebigen Prothesenhals, bzw. Konus gewährleistet.
Die erzeugte Schlagenergie wird axial, d.h. ohne gefährliche exzentrische Hebelwirkung, auf die zu lösende Prothesengeometrie übertragen.

Technische Daten:

Innen modularen Hals Durchmesser Größen : Æ 8 – 10 mm/Æ 10 – 17 mm
Schlaggewicht: 1.0 kg; oder 1,7 kg
Gesamtgewicht: 2,65 kg mit 1,35kg (PN Variante)
Gesamtlänge: 560 mm (Standard); 630 mm (Lang), 360 mm (PN)
Schlagweg : 155 mm (Standard) ; 225 mm (Lang)

Nach oben

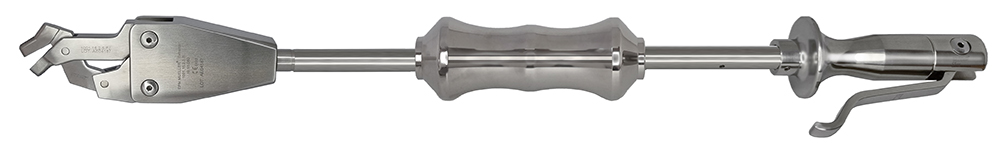

EPM Mueller® Extraktor MO

endocon Revisions-Operationen der Hüftpfannenendoprothetik Hüfte mit EndoDriver

für modularen Hals Hüftschaft, mit Spreizbacken Set, als ST Variante.

Varianten

Die EPM-Müller Instrumente sind modular entwickelt worden.
Grundsätzlich, ist es möglich die Instrumente als folgende Varianten zu bestellen:

Standard (ST) - 550 mm + 1,0 kg Schlaggewicht

Lang (L) - 620 mm (Standard) (abgebildet: mit 1,7 kg Schlaggewicht)
Schwer (S) mit 1,7 kg Schlaggewicht anstatt oder zusätzlich zu den 1,0 kg
Lang und Schwer (LS) lang und mit 1,7 kg Schlaggewicht

Nach oben

Variante PN

EPM Mueller® Extraktor PN
Pneumatik-Variante für das Specht System. Nur für alt-zementierte Hüftschäfte geeignet.

Variante CC

EPM Mueller® Extraktor CC Schaft
Schlaggewicht 2,65kg

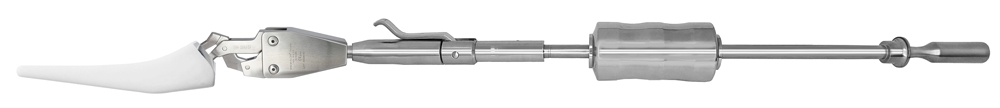

EPM Mueller® Extraktor CC.MO

Abbildung: EPM Mueller® Extraktor CC.MO

Nach oben

Artikelliste

ArtNr.	Beschreibung
1001.15.2.5	Modular SchaftExtractor Spreizbacken-Set
1001.15.2.5.FJ	Modular fixe Backe
1001.15.2.5.MJ	Modular mobile Backe
1001.15.2.5.MP	Modular mobiles Stück
1001.2.17.ST2	Führungsrohr ST (standard)
1001.2.15.ST	Druckstange ST (standard)
1001.2.17.L2	Führungsrohr L (lang)
1001.2.15.L	Druckstange L (lang)
1001.2.09.N	Schlaggewicht N 1kg
1001.2.09.S	Schlaggewicht S 1,7kg
1001.2.11.2.ST	Handgriff ST2
1001.2.11.PN2	Handgriff PN
1001.2.12.2.ST	Zustellgehäuse ST2
1001.2.12.ST2	Zustellgehäuse ST2
1001.2.07.2	Druckstück mit Plastikeinsatz
1001.2.13.4	Lagerbolzenschraube
1001.2.13.A2.5-3	Inbusschlüssel 2.5-3
1001.2.14.2	Hebel

Nach oben

EPM Müller® Modular Extraktor System

EPM Mueller® Modular Extraktor System 2
Die genannten Systeme stehen Ihnen zur Verfügung als großes Set im Aluminiumkorb mit Deckel (62x24x7) cm, oder mit Ihrer Wünsch-Kombination.
Inhalt:

ArtNr.	Beschreibung
1001.2.5.AU	Spannrahmen AU
1001.2.6.S	Spannrahmen S
1001.2.04.U	Druckbacke U
1001.2.17.ST2	Führungsrohr ST2 (standard)
1001.2.15.ST	Druckstange ST (standard)
1001.2.17.2.L2 / 1001.2.17.L2	Führungsrohr L2 (lang)
1001.2.15.L	Druckstange L (lang)
1001.2.15.PN	Druckstange PN - Pneumatik
1001.2.09.N	Schlaggewicht N 1kg
1001.2.11.ST2	Handgriff ST2
1001.2.12.02.ST	Zustellgehäuse ST2
1001.2.12.PN	Zustellgehäuse PN - Pneumatik
1001.2.07.2	Druckstück mit Plastikeinsatz
1001.2.13.4 / 1001.2.13.2	Lagerbolzenschraube
1001.2.13.A2.5-3	Inbusschlüssel 2.5-3
1001.2.14.2	Hebel
1001.15.2.3.B	Backe für Gehäuse
1001.15.2.3.S	Pin-Schraube
1001.15.2.3.L	Knie-Klemmbacke Links
1001.15.2.3.R	Knie-Klemmbacke Rechts
1001.15.2.3-4.L	Knie- und Pfannenspreizbacke Links
1001.15.2.3-4.R	Knie- und Pfannenspreizbacke Rechts
1001.15.2.3.B2	Backe für Gehäuse
1001.15.2.3.G	Gehäusegriff
1001.15.2.4.L	Pfannenklemmbacke Links
1001.15.2.4.R	Pfannenklemmbacke Rechts
1001.15.2.5.FJ	Modular Fixe Backe
1001.15.2.5.MJ	Modular Mobile Backe
1001.15.2.5.MP	Modular Mobiles Stück
1001.15.2.5.S	Backenscharnierschraube
1001.15.2.6.B	Ansatzschaft
1001.15.2.6.C	Schafthülse
1001.15.2.6.P2	Pinfutter 1-2mm
1001.15.2.6.P4	Pinfutter 3-4mm
1001.15.2.6.P6	Pinfutter 5-6mm
1001.15.2.6.S	Metallschlinge 120mm
1001.15.2.7.M6A	M6 Schraubenansatz
1001.15.2.7.M6	M6 Schraube
1001.15.2.8.G	Bohrerführung mit Griff
1001.15.2.8.D	M5 Bohrer
1001.15.2.8.TM	M6 Gewindemacher mit T-Griff
1001.15.2.9.D	M3 Bohrer
1001.15.2.9.R	Rückbohrer mit T-Griff
1001.15.10.QH	Schnelladapter mit Schlagplatte
1001.15.2.10.QB	Schnelladapterschaft
1001.15.2.10.QH	Schlagplatte
1001.15.2.10.QC	Adapterschafthülse
1001.15.2.10.QS	Adapterfeder
1001.15.2.10.CO44	Pfannenosteotom 44
1001.15.2.10.CO48	Pfannenosteotom 48
1001.15.2.10.CO52	Pfannenosteotom 52
1001.15.2.10.CO56	Pfannenosteotom 56
1001.15.2.10.CO60	Pfannenosteotom 60
1001.15.2.10.CO64	Pfannenosteotom 64
1001.15.10.QP	Schnelladapter mit Pneumatikkupplung
1001.15.2.10.QB	Schnelladapterschaft
1001.15.2.10.QP	Pneumatikkupplung
1001.15.2.10.QC	Adapterschafthülse
1001.15.2.10.QS	Adapterfeder
1001.15.2.10.CUS	Kürette Klein
1001.15.2.10.CUL	Kürette Groß
1001.15.2.10.CR	Hobel Rund
1001.15.2.10.CZ	Hobel Zick-zack
1001.15.2.11.H2	Hakenspitze
1001.15.2.13.R7	Schlüssel R7
1001.15.2.13.R11	Schlüssel R11
1001.15.12.BE	Beschichteter Aluminiumkorb mit Deckel und Silikonhalterung (62x24x7 cm)

Nach oben

Reparaturdienst

Die EPM-Müller Instrumente sind entwickelt worden, um stehts wieder verwendbar und extrem langlebig zu sein.
Dennoch können Instrumente im Alltag beschädigt werden oder verloren gehen.

endocon bietet Ihnen einen umfassenden Reparaturdienst an, dazu gehört:

der Ersatz von fehlenden Teilen und komplette Instandsetzung, um Ihre Instrumente wieder einsatzfähig zu machen.
eine Laserbeschriftung, um Ihre Instrumente individuell zu kennzeichnen (z.B. als Instr. 1, Instr. 2, etc.).
die Wiederaufbereitung von beschädigten Oberflächen.

Interesse? Weitere Anliegen?
Bitte fragen Sie uns! Kontaktieren Sie uns per Email oder unter unserer Service Hotline.
