Marknagel entfernen Instrument | endocon MarknagelExtraktor
Universelle Lösung zur sicheren Entfernung von Marknägeln in der Unfallchirurgie – zuverlässig auch bei nicht standardisierten Gewindegeometrien.
Die Entfernung von Marknägeln kann insbesondere bei variierenden oder nicht standardisierten Gewindegeometrien eine erhebliche Herausforderung darstellen.
Der MarknagelExtraktor von endocon bietet hierfür eine universelle und praxisorientierte Lösung. Das System ermöglicht eine sichere und kontrollierte Extraktion von Marknägeln mit Innengewinde und ist auch bei schwer lösbaren Implantaten zuverlässig einsetzbar.
Vorteile im Überblick
- Universell einsetzbar: Ein System zur Entfernung von Marknägeln mit Innengewinde – auch geeignet für Implantate mit variierenden oder nicht standardisierten Gewindegeometrien
- Sichere Extraktion: Sichere Verbindung zwischen Extraktor und Nagel durch passgenaue Auswahl der Ansatzspitze
- Effizientes System: Drei Größen der Ansatzspitzen decken sämtliche Innengewinde ab
- Präzise Handhabung: Mechanisches Prinzip für kontrollierte Kraftübertragung
- Erweiterte Anwendung: Zusätzliche 6-Kant-Bits zur Entfernung von Schrauben mit Inbusansatz
Anwendungsbereich
Der MarknagelExtraktor wurde speziell für diese Anforderungen entwickelt:
- die Entfernung von Marknägeln mit Innengewinde
- die geplante Explantation nach Ausheilung
- die Extraktion festsitzender Implantatkomponenten
- die Entfernung von Verschlussstopfen und Schrauben mit Inbusansatz unter Verwendung der beigefügten Bits
Extraktion Tibiale-Komponente mit MarknagelExtraktor
Technische Funktionsweise
Das Instrument besteht aus einem Schlagrohr mit Gleithammer und einer Schubstange, die über ein Feingewinde in dem Schlagrohr geführt wird.
Mit der konischen Spitze der Schubstange wird eine dem Durchmesser der Nagelaufnahme entsprechend ausgewählte Ansatzspitze nach Art eines Dübels aufgespreizt.
Die Spannung der Schubstange wird hierbei durch ein Federpaket im rückwärtigen Teil gehalten.
Durch den Spannbereich der Ansatzspitzen genügen drei Größen, um sämtliche Innengewinde abzudecken.
Dabei sollte beachtet werden, dass die Ansatzspitze bezüglich ihrer Größe so ausgewählt wird, dass sie mit möglichst wenig Spiel gerade in die Bohrung des Nagels passt. Hierdurch wird die maximal stabile Kombination von Extraktor und Nagel erreicht.
Instrumentarium und Komponenten
Dem Instrumentarium beigefügt sind weiterhin:
- ein gerader Handgriff
- ein Kardanhandgriff
- ein Satz langer 6-Kant-Bits
Die Bits sind in Schritten von 0,5 mm abgestuft und decken den Bereich von 2,5 mm bis 5,5 mm ab.
Anwendung der Bits
Die Bits sind geeignet, Schrauben mit entsprechenden Inbusansätzen zu entfernen. An der Spitze sind die Flächen der Bits leicht konvergierend gestaltet. Durch ein leichtes Einschlagen des Bits in den Inbus des Verschlussstopfens verklemmt sich dieser auf dem Bit und kann so problemlos entfernt werden.

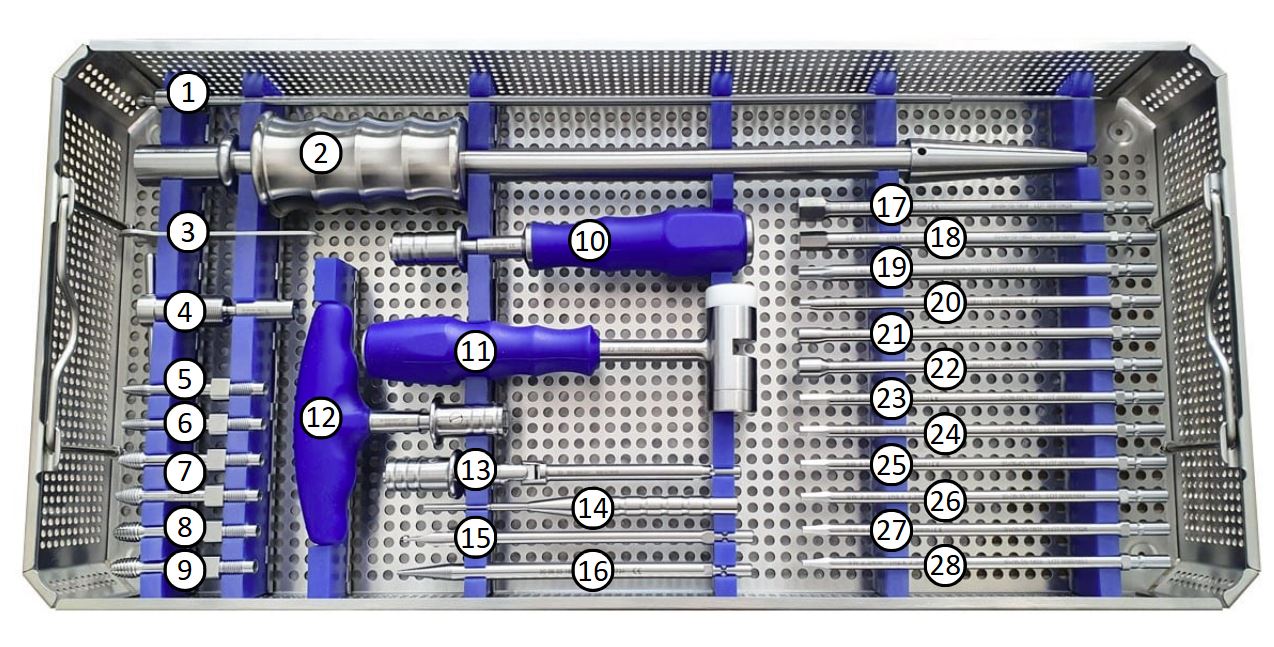

Das MarknagelExtraktor-Set umfasst alle Komponenten für die sichere und universelle Entfernung von Marknägeln. Die folgende Übersicht zeigt das vollständige Instrumentarium.
| MarknagelExtraktor – Instrumentarium | |||||
| Pos. | Art. Nr. | Bezeichnung | |||
| 820000 | Marknagelextraktor Set komplett | ||||
| Pos. | Art. Nr. | Bezeichnung | Pos. | Art. Nr. | Bezeichnung |
| 1 | 820027 | Spannstab | 15 | 820015 | Schraubendreher mit Führungsbolzen |
| 2 | 820002 | Marknagelextraktor Instrument | 16 | 820017 | Extraktionsschraube konisch |
| 3 | 820014 | Gabelschlüssel SW 9 | 17 | 820023 | Klinge SW 10 |
| 4 | 820028 | Spannstück | 18 | 820021 | Klinge SW 8,0 |
| 5 | 820018 | Spreizansatz Gr. 1 (6–9 mm) | 19 | 820024 | Klinge Sechsrund T40 |
| 6 | 820029 | Spreizansatz Gr. 1,5 | 20 | 820025 | Klinge Sechsrund T25 |
| 7 | 820019 | Spreizansatz Gr. 2 (9–12 mm) – 2x | 21 | 820022 | Steckschlüssel SW 4 |
| 8 | 820030 | Spreizansatz Gr. 2,5 | 22 | 820016 | Steckschlüssel SW 6 |
| 9 | 820020 | Spreizansatz Gr. 3 (12–15 mm) | 23 | 820012 | Klinge SW 5,0 |
| 10 | 820005 | Schraubendrehergriff mit Schnellkupplung | 24 | 820011 | Klinge SW 4,5 |
| 11 | 820003 | Hammer Marknagelextraktor 200 g | 25 | 820010 | Klinge SW 4,0 |
| 12 | 820004 | Klingen-Adapter mit T-Griff | 26 | 820009 | Klinge SW 3,5 |
| 13 | 820006 | Kardanverlängerungsstange mit Klingenadapter | 27 | 820008 | Klinge SW 3,0 |
| 14 | 820013 | Durchschlag 3,5 | 28 | 820007 | Klinge SW 2,5 |
| 820001 | Einsatz für Container Marknagelextraktor | 820026 | Schablone Alu | ||
Alle Komponenten sind optimal aufeinander abgestimmt und ermöglichen eine sichere Anwendung auch bei komplexen und herstellerübergreifenden Implantatsystemen.
